推薦系列
中低壓Trench MOS
產品優勢
紫光的中低壓功率場效應晶體管運用先進的Trench制程技術，具有較強的雪崩能力。
系統概述
推挽電路采用兩個參數相同的功率MOS,以推推挽方式存在電路中，各負責正負半周的波形，電路工作時，對稱的功率mos每次只有一個導通，所以導通損耗小效率高，推挽電路既可以向負載灌電流，也可從負載抽取電流，應用于低電壓大電流的場合
系統原理圖
產品列表
| 電壓等級 | 產品型號 |
|---|---|
| 68V | TTP135N68A |
| TTP115N68A | |
| TTP95N68A | |
| 80V | TTB108N08A |
| TTP118N08A | |
| TTD88N08A | |
| TTA145N08A | |
| TTP115N08AA |
推薦系列
600V帶FRD的Multi-EPI SJ MOS
產品優勢
帶FRD的Mutli EPI-SJ MOS可用于諧振全橋電路應用，具有高速快恢復二極管（FRD），短的反向恢復時間（Trr），適用于當再生電流流經主體二極管時會導致恢復損耗的應用，更強的雪崩能力。
系統概述
逆變電路工作原理開關T1、T4閉合，T2、T3斷開: 開關T1、T4斷開，T2、T3閉合當以頻率fS交替切換開關T1、T4和 T2 、T3 時 ， 則 在 負載電 阻 R上 獲 得交變電壓波形(正負交替的方波)，其周期 Ts=1/fS，這樣，就將直流電壓變成了交流電壓

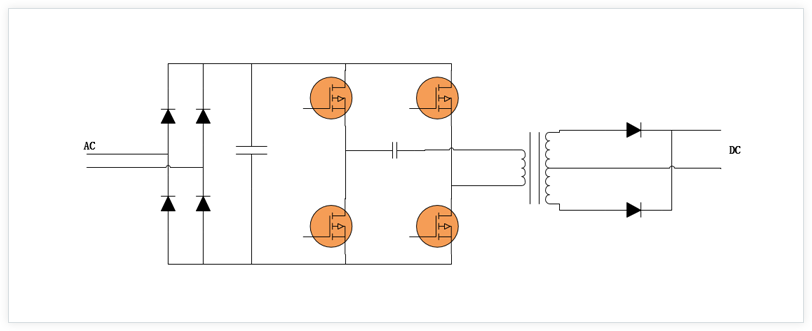

系統原理圖
產品列表
| 產品系列 | 產品型號 |
|---|---|
| Multi-EPI SJ | TPB60R090MFD |
| TPR60R120MFD | |
| TPA60R170MFD | |
| TPA60R260MFD | |
| TPA60R360MFD | |
| TPA60R600MFD |
